Как рассчитать размер

По каким параметрам высчитывается размер:

Рост: встать спиной к ровной поверхности, расправить плечи и выпрямить шею. На поверхности на уровне затылка карандашом поставить точку. Рулеткой измерить расстояние от пола до точки.
Обхват талии: сантиметром оберните талию и получите искомую величину.
Обхват шеи: на уровне седьмого шейного позвонка (расположен на уровне плеч) обводим сантиметром шею.
Обхват груди: сантиметр оберните вокруг наиболее выступающих частей тела на уровне груди. Полученную цифру разделите на два.
Обхват бедер: бедра оборачиваются сантиметром в самых выступающих местах.

Таблица размеров мужской одежды по обхвату груди, талии и бедер

В таблице приводим данные об основных показателях для каждого мужского размера – обхват:

груди;
талии;
бедер.

Сопоставьте эти показатели своей комплекции со стандартными показателями в нужных ячейках – таблица, как узнать размер одежды у мужчины, станет удобным справочным материалом.

Читайте также:

Тесил — что за ткань: состав материала, описание

Российский р-р	Обхват груди, см	Обхват талии, см	Обхват бедер, см
44	86-89	74-77	91-94
46	90-93	78-81	95-98
48	94-97	82-85	99-102
50	98-101	86-89	103-106
52	102-105	90-94	107-109
54	106-109	95-99	110-113
56	110-113	100-104	114-117
58	114-117	105-109	118-121
60	118-121	110-114	122-125
62	122-125	115-119	126-129
64	126-129	120-124	130-132
66	130-133	125-129	133-134
68	134-137	130-134	135-137
70	138-141	135-139	138-139

Поясные изделия

Это любые вещи, которые покрывают нижнюю часть тела, опираясь на бедра или талию. Сюда относятся: юбки, брюки, шорты, джинсы и пр. Здесь самый важный параметр в определении размера женской одежды (Россия) – обхват бедер. То есть, если после замеров становится ясно, что по талии выходит один размер, а по бедрам другой – ориентируемся на бедра.

Российские размеры одежды для женщин, таблица к поясным изделиям:

Size	Бедра, см	Талия, см
38	82-84	54-58
40	84-88	58-62
42	88-92	62-66
44	92-96	66-70
46	96-100	70-74
48	100-104	74-78
50	104-108	78-82
52	108-112	82-86
54	112-116	86-90
56	116-120	90-94
58	120-124	94-98
60	124-128	98-102
62	128-132	102-106
64	132-136	106-110
66	136-138	110-114
68	138-142	114-116
70	142-146	116-120

Таблица сравнения международных размеров

Чуть ниже вы найдете сведения отдельно о брюках, костюмах и верхней одежде. А пока приводим общие данные – сводная таблица размеров одежды для мужчин (Россия) позволяет определить его по нескольким линейкам: российская, стандартная европейская и международная маркировка. К примеру, возник вопрос: 3XL — какой размер мужской? Таблица даст на него точный ответ.

Российский р-р	Международный	Европейский	Обхват груди, см	Рост, см	Длина рукава, см	Длина внутреннего шва (для брюк)
42	XXS	38	88	165	74.5	80.5
44	XS	40	92	170	75	81
46	S	42	96	175	76,5	83
48	M	44	100	180	78	85
50	L	46	104	185	79,5	87
52	XL	48	108	188	81	89
54	XXL	50	112	190	82	90
56	XXXL	52	116	193	83	91
58	XXXXL	54	120	195	84	91

Размеры спецодежды в таблицах по утвержденным ГОСТам

В РФ утверждены на законодательном уровне размеры спецодежды, таблица по ГОСТу делает выбор очень упрощенным. В соответствующих актах и нормативах предусмотрена классификация типовых фигур. В ней учитывается усредненный рост, размер груди и бедер, а также полнотные группы. Регламентируется проектирование спецовки такими государственными стандартами:

Для мужчин Р52774–2007.
Для женщин Р52771–2007.

Отечественные производители обязаны придерживаться данных критериев. Некоторые компании могут вносить свои коррективы в размерные таблицы при разработке робы. В таком случае они должны уведомить заказчика об этом и предоставить собственную сетку для ознакомления.

Соответствие размеров и роста мужчин

Таблица размеров спецодежды представляет собой практичную сетку, в которой необходимо выбрать:

Рост.
Обхват груди.

Если вам нужно купить летнюю рабочую спецодежду или зимнюю, при поиске оптимального размера учитывайте сезонность и количество вещей, которые вы будете надевать помимо спецовки.

Для каждой маркировки предусмотрен определенный интервал в сантиметрах. Если ваши параметры находятся на границе отметок, рекомендуется сделать выбор в пользу большей

Размеры одежды (таблицы мужской одежды по росту по странам)

Каждая страна использует собственные регламенты. И 56 размер в России и Америке – разный. В США, Германии и ряде других стран размеры завышены: 48 в Америке — это 56 в России. В Китае, наоборот, занижают: китайский 58 — это российский 60.

Читайте также:

Размер односпального одеяла стандарт

Россия	46-48	48-50	50-52	52-54	54-56	56-58
США	36-38	38-40	40-42	42-44	44-46	46-48
Европа	46-48	48-50	50-52	52-54	54-56	56-58
Китай	S-M	M-L	L-XL	XL-XXL	XXL
Международный	S	M	L	XL	XXL	XXXL

Стандартные размеры женской спецодежды в таблице

Если вас интересуют размеры женской спецодежды таблица, размещенная на странице, поможет быстро сориентироваться в сетке, исходя из параметров роста и груди.

Соответствие размера и роста женщин

На робе может быть отображена не только маркировка, но и рост. В этом случае данные пишутся через дробь. Также стоит учитывать, что один и тот же размер по факту подходит как для низких, так и высоких людей, поскольку полнота и прочие физические параметры могут быть очень разными. Посещая магазины рабочей одежды в Москве, проконсультируйтесь с менеджерами, узнайте особенности проектирования вещей каждого из представленных в ассортименте производителей.

Определение размера женской спецодежды

Если сравнивать мужские и женские размеры рабочей одежды, таблица будет заметно отличаться. Это видно даже на примере средств индивидуальной защиты:

Рабочие перчатки для женщин

По обхвату ладони над большим пальцем (см)	16	17	19	20	22	23
Евромаркировка	XS		S		M

Размеры верхней одежды

Если мы хотим купить куртку или пиджак, заказать джемпер или пальто, можем воспользоваться отдельной таблицей, где указаны размеры верхней одежды. Таблица для мужчин, обратите внимание! Женские – отличаются.

Обхват груди, см	Обхват талии, см	Россия	Международный, INT	Европа, EU	Германия, GER	Франция, FR	Италия, IT	Англия, UK	США, US
86-89	73-78	44	XS	38	38	38	42	34	34
90-93	79-82	46	S	40	40	40	44	36	36
94-97	83-86	48	M	42	42	42	46	38	38
98-101	87-90	50	L	44	44	44	48	40	40
102-105	91-94	52	XL	46	46	46	50	42	42
106-109	95-98	54	XXL	48	48	48	52	44	44
110-113	99-102	56	XXXL	50	50	50	54	46	46
114-117	103-106	58	XXXL	52	52	52	56	48	48
118-121	107-110	60	XXXL	54	54	54	58	50	50
122-125	111-114	62	4XL	56	56	56	60	52	52
126-129	115-118	64	4XL	58	58	58	62	54	54
130-133	119-122	66	5XL	60	60	60	64	56	60
134-137	123-126	68	5XL	62	62	62	66	58	62

Все, что носится сверху

Тут мы говорим о куртках, ветровках, пальто – то есть обо всем, что надевается поверх костюмов, платьев, свитеров, водолазок, брюк и т. д. Приоритетным параметром для определения размера, как и для поясных изделий, является обхват бедер. Обхват груди и талии при этом может соответствовать таблице не полностью.

Таблица размеров верхней женской одежды, Россия, ГОСТ:

Читайте также:

Как подобрать ортопедическую подушку на стул по форме и материалу

Size	Бедра, см	Талия, см	Грудь, см
40	84-87	31-63	74-77
42	88-91	64-66	78-81
44	92-95	67-70	82-85
46	96-98	71-74	86-89
48	99-101	75-78	90-93
50	102-104	79-82	94-97
52	105-108	83-87	98-102
54	109-112	88-93	103-107
56	113-116	94-99	108-113
58	117-121	100-106	114-119

Важно: снятие замеров для осенних и зимних вещей следует производить на свитер максимальной толщины из всех, что предполагается носить под этот предмет гардероба.

Посмотрите размеры мужских джинс в таблице соответствия, это будет полезно.

Размеры брюк и джинсов

Для выбора брюк используют 3 показателя:

Обхват талии.
Обхват бедер.
Длина внутреннего и внешнего шва брюк.

В большинстве справочных материалов последний критерий не указывают, ведь мало кто из нас умеет сантиметром измерять длину ноги с наружной и внутренней стороны бедра. Все брюки приходится обязательно мерить еще и по росту.

Разобраться и подобрать правильную модель для себя поможет наша таблица размерного ряда мужской одежды по ГОСТ для выбора брюк.

Обхват талии, см	Обхват бедер, см	Россия	Европа, EU	Германия, GER	Франция, FR	Италия, IT	Англия, UK	США, US	Джинсы США
73-78	94-97	44	38	38	38	42	34	2-4	29
79-82	98-101	46	40	40	40	44	36	4-6	30
83-86	102-105	48	42	42	42	46	38	6-8	31
87-90	106-108	50	44	44	44	48	40	8-10	32
91-94	109-112	52	46	46	46	50	42	10-12	33
95-98	112-116	54	48	48	48	52	44	12-14	34
99-102	116-120	56	50	50	50	54	46	16	35
103-106	121-124	58	52	52	52	56	48	16-18	36

Решили купить джинсы? Обратите внимание на два показателя.

W (waist) — обхват талии. От своего размера отнимаем 16 и получаем нужный результат. Например, для 50 – W равен 34 (50 – 16 = 34).
L (length) — длина. Она обозначена в дюймах, поэтому длину ноги в см умножайте на 0,39. К примеру, длина составляет 100 см. Тогда L равна 39.

Кстати, в США джинсы всегда маркируют двумя числами: 38-32 (первый показатель — размер, второй — рост).

Правила оформления чертежей

Что нужно знать о формате листов

Для оформления чертежей и конструкторских документов подойдут не все листы, а специального размера, обведенные тонкой линией. Это учитывает экономию бумаги, практичность сохранности и использования. Обычно, это формат А4 — 297*210 см.

Читайте также:

Модное мужское пальто 2020: стильные образы, тенденции и новинки

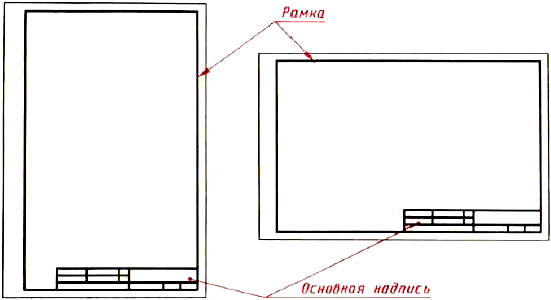

Обязательный элемент — рамка, задающая границы полям. Оформление рамки чертежа происходит с помощью сплошных толстых линий со всех сторон, кроме левой — на расстоянии 5 мм. от внешней рамки, а слева — на 20 мм. Это делается для удобства подшивки.

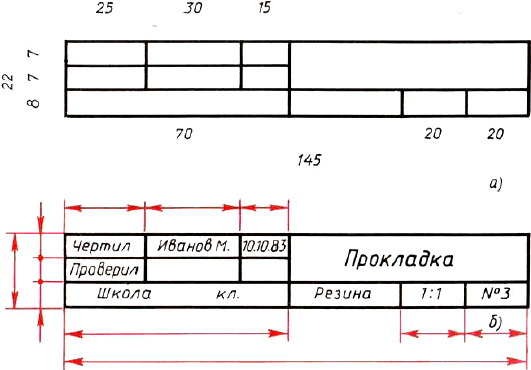

Основную надпись помещают внизу справа. Какой будет ее форма, размер — определено в стандарте.

Расположение производственных чертежей допускается только вертикальное (для А4), а надпись должна быть параллельна короткой стороне (на учебном чертеже также и длинной). Для граф и рамок используется сплошная толстая линия.

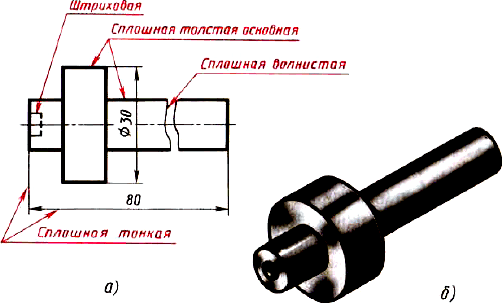

Линии

В работе над чертежом пользуются 6-ю типами линий. Это:

сплошная толстая основная. Если вам нужно показать контуры предметов, которые видны, рамку и графы основной надписи — это то, что нужно;
штриховая. Используется, когда нужно показать невидимые контуры. Черточки линии имеют одинаковый размер, который определяется размерами изображения. Пространство между штрихами одинаково по длине;
штрих пунктирная тонкая. Основное назначение — проведение оси симметрии, когда рабочее изображение симметрично. С ее помощью можно поделить это изображении на две равные половины. Такая линия — чередование длинных тонких штрихов с точками (иногда с короткими штрихами). Еще такая линия может указывать на оси вращения, центр дуг окружностей;
сплошная тонкая. Когда нужно провести выносные и размерные линии толщиной от s/3-s/2.
штрих пунктирная + 2 точки тонкая. Идеальна в случае построения разверток, благодаря которой легко указать линии сгиба;
сплошная волнистая. Чаще всего указывает на обрыв при слишком большом изображении, которое не помещается на один лист.

Следите за тем, чтобы толщина конкретной линии не отличалась на всех страницах работы.

Шрифт

Стандарт дает четкие указания по оформлению надписей: допускается использование специального чертежного шрифта. В стандарте также указаны параметры букв и цифр по высоте и ширине, толщины линия обводки. Здесь же есть информация по расстоянию между элементами текста: буквами, словами и др.

Допускается вариативность по наклону: 75 градусов или отсутствие наклона.

Толщина линии шрифта. Этот показатель зависит от высоты и равен 0,1h.

Размеры шрифта. Есть 10 различных вариантов, начиная с 1,8 и заканчивая 40. Размер h можно определить по высоте прописных букв в миллиметрах. Что касается высоты букв, то она рассчитывается перпендикулярно к основанию строки.

Высота строчных букв. Обычно этот показатель равен высоте ближайшего меньшего размера шрифта. Например, при размере шрифта 10, высота строчных букв составит 7. Что касается верхних и нижних элементов букв, то они выступают за строку на 3d.

Помните о расстоянии между элементами:

буквами и цифрами — 0,2h;
словами и числами — 0,6h;
нижними линейками — 1,7h.

Размеры

Размеры наносятся с целью определить габариты изображенного изделия или его части. Они бывают угловыми и линейными. Первые описывают величину угла (в градусах, секундах, минутах, единица измерения указывается). Вторые — длину, ширину, высоту, диаметр, толщину и радиус части изделия (в мм. без указания единицы измерения).

10 основных правил нанесения размера:

Указывайте размеры с помощью размерных чисел и линий.
Чем меньше размер, тем ближе он будет к самому изображению. Это работает, если на чертеже не одна размерная линия и они расположены параллельно одна другой.
Чтобы обозначить диаметр, используйте кружок, перечеркнутый линией. Разместите его перед размерным числом. Если размерное число слишком большое, чтобы поместиться в окружности, выносите его за ее пределы.
Если вам нужно обозначить радиус, используйте латинскую букву R перед числом.
Если хотите указать размер угла, проведите размерную линию дугой окружности, где центром будет вершина угла.
Число, обозначающее сторону элемента квадрата, обозначается впереди соответствующим знаком. Этот символ по высоте должен быть равным цифрам.
Размерные числа на вертикальной или наклонной размерной линии располагаются параллельно линии.
Когда вы видите, что у детали есть несколько идентичных элементов, указывайте на чертеже только один и помечайте их общее количество.
Чтобы показать толщину детали, проведите линию в ее середину. Число указывается параллельно над линией;
Длина детали указывается так же, как и толщина. Меняется только латинская буква.

Размеры рубашек и костюмов

Для рубашки или костюма определяем его по:

Обхвату груди.
Обхвату шеи.

Россия	Международный, INT	Грудь, см	Шея, см	Европа, EU	Англия, UK	США
42	XS	81-86	36	36	14	14,5
44	S	86-91	37	37	14.5	15
44-46	S	91-96	38	38	15	15,5
46	M	96-101	39	39	15.5	15,5
48	M	96-101	40	40	15.75	16
48-50	L	101-106	41	41	16	16,5
50	L	101-106	42	42	16.5	16,5
50-52	XL	106-111	43	43	17	17
52	XL	106-111	44	44	17.5	17
52-54	XXL	111-116	45	45	17.5	17,5
54	XXL	111-116	46	46	18	17,5
54-56	XXXL	118-122	47	46	18.5	18
56	XXXL	118-122	48	48	19	18
56-58	4XL	124-130	49	50	19.5	18
58	4XL	132-140	50	52	20	18
58-60	5XL	142-146	51	54	20.5
60	5XL	148-154	52	54	21
62	6XL	156-162	54	56	21.5

Размеры обозначений

Выборка материалов из ГОСТ, имеющих отношение к размерам изображений условных графических обозначений элементов электрических схем.

Все изображения вставлены из ГОСТ без изменений.

ГОСТ 2.701-84 Схемы виды и типы. Общие требования к выполнению (фрагмент)

2.4.2. Условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения. Условные графические обозначения, соотношения размеров которых приведены в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М (черт. 2а). При этом шаг модульной сетки для каждой схемы может быть любым, но одинаковым для всех элементов и устройств данной схемы.

Черт. 2а

Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки).

Примечания:

1. Все размеры графических обозначений допускается пропорционально изменять.

2. Условные графические обозначения элементов, используемых как составные части обозначений других элементов (устройств), допускается изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне, клапаны в разделительной панели).

ГОСТ 2.722-68 Машины электрические (фрагмент)

9. Размеры основных элементов условных графических обозначений, табл. 3.

Наименование		Обозначение
1. Обмотка
2. Статор
3. Ротор
4. Щетка:	на контактном кольце
	на коллекторе

ГОСТ 2.721-74 Обозначения общего применения. Таблица 7

Наименоване	Обозначение
1. Поток электромагнитной энергии, сигнал электрический в одном направлении (например, влево)
2 Поток газа (воздуха): а) в одном направлении (например, вправо)
б) в обоих направлениях
3. Движение прямолинейное: а) одностороннее
б) возвратное
в) одностороннее с выстоем
4. Движение вращательное: а) одностороннее
б) одностороннее с выстоем
5. Регулирование линейное. Общее обозначение
6. Регулирование ручкой, выведенной наружу.
Примечание к пп. 3 — 6. Размеры стрелки должны быть в пределах l = 3 … 5, a = 15° … 30°
7. Линия механической связи в гидравлических и пневматических схемах
8. Линия механической связи со ступенчатым движением
9. Линия механической связи, имеющей выдержку времени
10. Механизм с защелкой, препятствующий передвижению в обе стороны
11. Механизм свободного расцепления
12. Муфта: а) выключенная
б) включенная
13. Тормоз
14. Исключен (Изм. № 1).
15. Толкатель
16. Ролик
17. Ролик, срабатывающий в одном направлении
18. Кулачок
19. Линейка (рейка)
20. Привод ручной: а) общее обозначение
б) приводимый в движение ключом
в) приводимый в движение несъемной рукояткой
г) приводимый в движение съемной рукояткой
д) приводимый в движение маховичком
е) приводимый в движение нажатием кнопки
ж) приводимый в движение нажатием кнопки с ограниченным доступом
з) приводимый в движение рычагом
21. Привод ножной
22. Другие приводы: а) общее обозначение
б) электромагнитный
в) пневматический или гидравлический
г) электромашинный
д) тепловой (двигатель тепловой)
е) мембранный
ж) поплавковый
з) центробежный
и) с помощью биметалла
к) струйный
л) пиропатрон.
Примечание к пп. 1 — 20. Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии связей.
Приложение 2
Наименование	Обозначение
Прибор, устройство
Баллон электровакуумного и ионного прибора, корпус полупроводникового прибора
Заземление, общее обозначение
Электрическое соединение с корпусом
Эквипотенциальность
Группа линий электрической связи, имеющих общее функциональное назначение, осуществляемая многожильным кабелем, например семижильным
Коаксиальный кабель
Твердое вещество
Магнит постоянный

ГОСТ 2.728-74 Резисторы, конденсаторы (фрагмент)

7. Размеры условных графических обозначений приведены в табл. 6. Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.

Таблица 6

Наименование	Обозначение
1. Резистор постоянный
2. Резистор постоянный с дополнительными отводами: а) одним
б) с двумя
3. Резистор переменный
4. Резистор переменный с двумя подвижными контактами
5. Резистор подстроечный
6. Потенциометр функциональный
7. Потенциометр функциональный кольцевой замкнутый: а) однообмоточный
б) многообмоточный, например, двухобмоточный
8. Потенциометр функциональный кольцевой замкнутый с изолированным участком
9. Конденсатор постоянной емкости
10. Конденсатор электролитический
11. Конденсатор опорный
12. Конденсатор переменной емкости
13. Конденсатор проходной

ГОСТ 2.730-73 Приборы полупроводниковые (фрагмент)

ПРИЛОЖЕНИЕ 2 Справочное Размеры (в модульной сетке) основных условных графических обозначений

Наименование	Обозначение
1 Диод 2. Тиристор диодный
3. Тиристор триодный
4. Транзистор 5. Транзистор полевой
6. Транзистор полевой с изолированным затвором

ГОСТ 2.732-68 ИСТОЧНИКИ СВЕТА (фрагмент)

4. Размеры условного графического обозначения лампы накаливания

ГОСТ 2.747-68 Размеры условных графических обозначений (фрагмент)

2. Размеры условных графических обозначений приведены в таблице.

Наименование	Обозначение
1, 2. (Исключены, Изм. № 1)
3. По ГОСТ 2.755-87
5. Элемент нагревательный
6?9. (Исключены, Изм. № 1).
10. Прибор измерительный
11. Промежуток искровой
12. Предохранитель плавкий
13. По ГОСТ 2.756-87
14. Контакт телефонного гнезда и телефонного ключа без фиксации
15. Контакт телефонного гнезда с фиксацией
16. По ГОСТ 2.756?87
17. Гнездо телефонное
пп. 18?21 по ГОСТ 2.755-87
пп. 22?23 по ГОСТ 2.756-76
пп. 24?25 по ГОСТ 2.728-74
26. (Исключен, Изм. № 1).
27. Обмотка трансформатора
28-32 (Исключены, Изм. № 1).
Пп 33, 34 по ГОСТ 2 730-73
35-40 (Исключены. Изм. №1).
41. Устройство квантовое
42. (Исключен, Изм. №1).
43. Противовес
44. Аппарат телефонный. Общее обозначение
45. Коммутатор телефонный и факсимильный. Общее обозначение
46. Телефон
47. Микрофон
48. Громкоговоритель (репродуктор)
49. Головка акустическая
50. Звонок электрический
51. (Исключен, Изм. № 1).
52. Электрозапал (пиропатрон)
53-55. (Исключены, Изм. № 1).

ГОСТ 2.755-87 УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ (фрагмент)

Размеры (в модульной сетке) основных условных графических обозначений приведены в табл.10. Таблица 10

Наименование	Обозначение
1. Контакт коммутационного устройства 1) замыкающий
2) размыкающий
3) переключающий
2. Контакт импульсный замыкающий при срабатывании и возврате
3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт ? позже, чем соответствующие контакты нижнего полюса
4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ГОСТ 2.756-76 ВОСПРИНИМАЮЩАЯ ЧАСТЬ ЭЛЕКТРОМЕХАНИЧЕСКИХ УСТРОЙСТВ (фрагмент)

Таблица 2

Наименование	Обозначение
1. Катушка электро-механического устройства
2. Катушка электро-механического устройства с одной обмоткой
3. Катушка электромеханического устройства с двумя встречными обмотками
4. Катушка электро-механического устройства с одним отводом
5. Катушка электро-механического устройства: с одним дополнительным графическим полем
с двумя дополнительными графическими полями
6. Воспринимающая часть электротеплового реле

ГОСТ 2.767-89 РЕЛЕ ЗАЩИТЫ (фрагмент)

Размеры (в модульной сетке) основных условных графических обозначений Таблица 4

Наименование	Обозначение
Реле защиты

ГОСТ 2.768?90 ИСТОЧНИКИ ЭЛЕКТРОХИМИЧЕСКИЕ, ЭЛЕКТРОТЕРМИЧЕСКИЕ И ТЕПЛОВЫЕ (фрагмент)

СООТНОШЕНИЕ РАЗМЕРОВ ОСНОВНЫХ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

Наименование	Обозначение
1. Гальванический элемент
2. Термоэлемент (термопара)
3. Бесконтактный нагрев термоэлектрического преобразователя
4. Термоэлектрический генератор с источником тепла, использующим горение

Дополнительно рекомендую прочитать статью: Размеры обозначений в электрических схемах.
